NX11.0.2建模新功能之Flatten 3D faces to a plane 3D面展开
- Z* T' C2 ~' d- P7 _9 X
您可以将3D面和相关曲线和点从一个或多个主体展开并展平到2D平面，在这里可以更容易地定义和创建新的曲线和点结构。 然后，您可以形成新曲线并指向原始3D面。, g ^! f& {8 m: I1 b @( Q+ U* b
这种新功能使您可以在弯曲的面上工作，不仅处于原始状态，而且处于展开的平坦状态。) A" f/ h5 K; |$ P h; Y, z

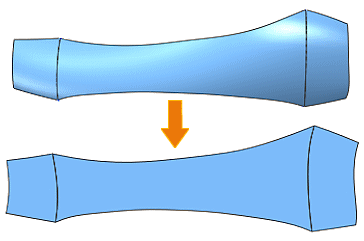

例如，不是直接在3D面上创建轮廓曲线，而是可以更容易地将面平滑到2D映射平面，在其上创建2D草图曲线，然后在3D面之间的映射之后将其形成。 " F5 W3 {; \8 h8 [! g 5 u6 V& A+ k L 9 d2 M; q; B$ T3 K/ f9 V2 X
