[外挂发布] 【PLM之家NX插件】系列功能1:自动属性工具

  [复制链接]

2014-3-9 12:20:41 18729 22

admin 发表于 2014-3-3 16:38:40 |阅读模式

admin 楼主

2014-3-3 16:38:40

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

x
插件名称:PLM之家NX插件$ e6 ]7 N+ _* g. I' H* |
插件功能:自动属性工具% `# V+ ~  d/ W, A. }( N
功能介绍:
1 A( ], i; ?( P5 U( p6 r$ P5 M此功能,根据会员要求,用户可以自定义属性包括:产品代号,产品名称,产品序号,产品的质量,产品的材料,产品的最大轮廓,热处理方式 ;根据产品材料的指定情况可以,自动获取材料,自动计算重量;如果没有材料或者多种材料,可以通过设置密度和叠加的方式计算重量!+ n& Z! K* `# j/ {# ^- t- J
: C& q& V0 K/ M9 `

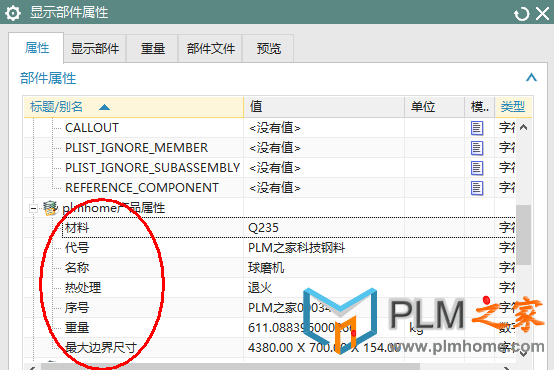

功能效果:创建如下图的属性列表. x1 C8 t" h4 ~
" I0 I* E* s5 P: V, R, E

PLM之家自动属性

PLM之家自动属性
* w( P+ }* \$ Z7 C5 A

5 P% H3 z1 B1 f具体使用方法:

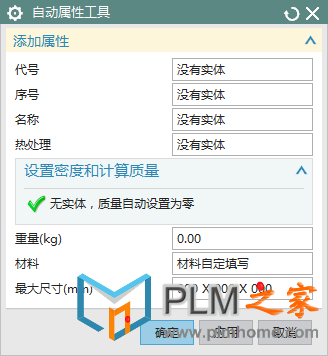

2 s! R4 V1 d2 Y) S, W1.在没有任何实体的零件中,弹出如下对话框,默认的质量为0,其他的用户可以根据需要输入。: j; ^  {$ v2 r9 R. V3 ?

% y5 X' b8 w8 g- A# ?

没有实体

没有实体

# w/ r$ i/ F; z! [5 u
" ]( l: g- y( E) A1 ^2.在有实体的零件中,分为以下两种情况:

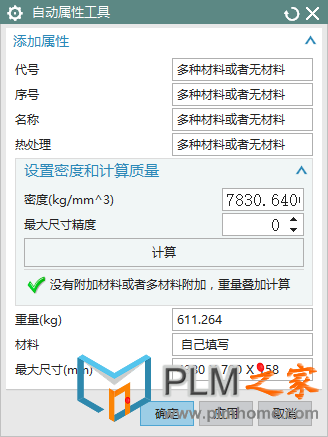

# K' Z0 |% n: h$ M/ m  ]% h" L" [(1)用户没有指定所有实体的材料(工具--》材料--》指派材料),此时密度对话框可以输入密度来设置,点击计算将会自动的输入质量的大小,最大轮廓的数字。材料需要用户自己输入。
: o6 j( W% n# U6 p1 P

多种材料

多种材料
# [9 N. O6 e) ~  y: W6 q9 J6 X5 F

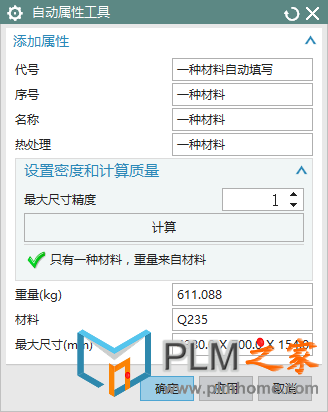

(2)用户已经指派了材料,属性和材料的值全部自动输入。, _9 l7 C. p# H% m" U

一种材料

一种材料

' g1 n1 w- [) j+ x2 i) G- J' f* ~3.精度对话框,用来设置轮廓的小数位数,根据输入的精度,也可以自动更新最大尺寸。2 R6 v4 Y; p( Y  @

" i' H# d) Q0 y1 U' U& l" E插件的版本及系统要求:NX9.0 以后版本 | 64 bit 操作系统
) q. m1 x. x4 j" M# R& ~- t& J: x( n6 M/ n9 a9 F, `
插件的下载- {5 X3 h4 p+ d* o

/ d( [' j" o3 D6 W. e2 q6 k
http://www.plmhome.com/thread-1097-1-1.html
4 u* B3 c7 o, R- _& [
6 T% \/ a4 J. N  u1 C5 `
欢迎大家积极测试,提出建议!: g8 I* x$ E) L9 z4 p
此功能可以扩充用户自定义属性添加!, U' S) E7 c$ R: Y

" c' C! P, {! O$ _. R
