[外挂发布] 【PLM之家NX插件】系列功能8:拆分零件到装配组件

  [复制链接]

2016-6-25 21:12:19 7012 2

admin 发表于 2014-11-2 19:37:07 |阅读模式

admin 楼主

2014-11-2 19:37:07

请使用QQ关联注册PLM之家,学习更多关于内容,更多精彩原创视频供你学习!

您需要 登录 才可以下载或查看,没有账号?注册

x
PLM之家NX插件】系列功能8:拆分零件到装配组件' k) f; E. _1 b5 d2 h( \" Q2 I

3 L9 L, {: f: d+ }
" A9 v7 C- O: a- j" U
插件名称:PLM之家NX插件
+ r0 x% x8 C3 @/ S插件功能:拆分零件到装配组件

PLM之家NX插件

PLM之家NX插件
7 X: T/ y+ [7 Z- i$ [+ J

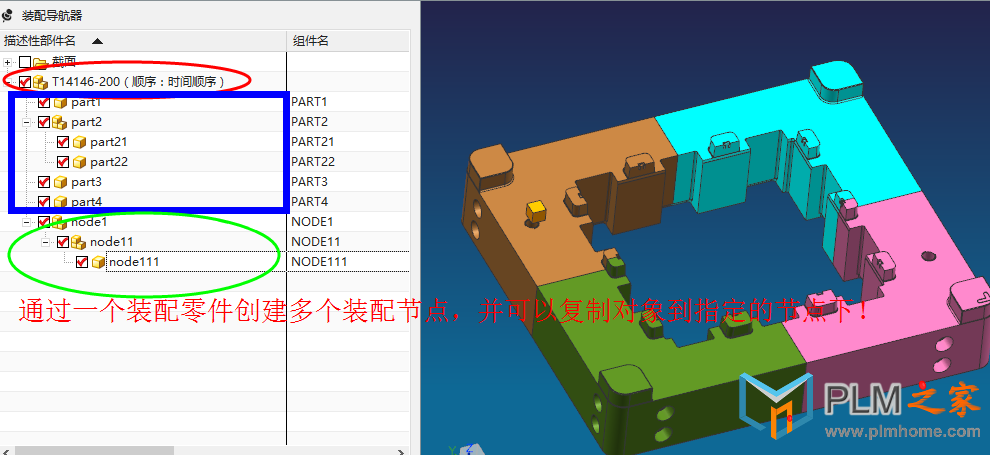

功能介绍:将一个部件中的零件进行拆分成下级多个组件,也可以对已经存在的装配或者组件添加对象
  ?/ [; c/ O. A. p  ?功能效果:
, D. ^: q# d. X/ h0 f
' B: b; B1 x" a

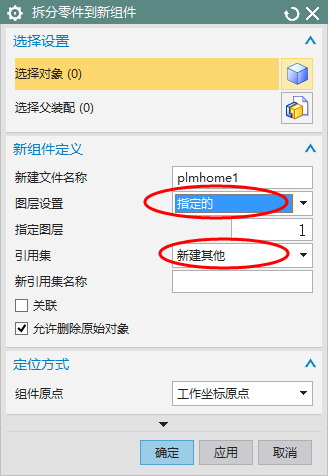

具体使用方法:
& [5 K* m' X/ K6 K9 E+ B( I1 j; ~- |+ b打开一个零件文档,通过新建组件功能,可以将零件中的对象快速创建成指定组件名称的文件。也可以在装配组件中将当前工作部件中的对象加入到其他组件中。此功能可以包含以下几种特殊用法:

' \, G6 {. j% @(1) 不选对象
. B5 Y3 x% z4 R* v* [& N, X1 G! t这种情况下,不执行对象的复制,只创建空的装配节点& ^( n! G+ e1 d0 N- i* ]1 F: ]
(2) 不选父装配/ z4 Z7 N3 d3 L+ w3 I
这种情况下,默认创建的组件在当前工作部件上1 ^, {3 r" k2 t1 n7 T8 z" ~

splitproduct

splitproduct

* D- k, u6 ?2 ^& T, N' R% A& U# b3 |  q$ o1 @6 {! Q

7 L5 }# p1 E: q, ~3 w插件的版本及系统要求:NX9.0 以后版本 | 64 bit 操作系统
3 ?' B7 Q* m$ |( U4 \
! ]3 a; h5 r: j5 y, Q) E& N插件的下载8 F8 X+ r" `- \' U

" p) ?1 B" n; Q/ q( f$ ]- l( Z; }' ]
http://www.plmhome.com/thread-1097-1-1.html$ k& U" c9 N1 K# q
) V$ a- I5 A& i+ n7 e4 _

+ N1 d+ {7 g$ C' q6 f9 x# F1 h欢迎大家积极测试,提出建议!
! q6 Q+ w  X4 T. M$ g( l+ s

, f3 x) J6 c- X' s2 e  B9 i- X7 S) N$ c! J

7 X. y9 a' q, u9 M
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复2

hai.... 发表于 2014-12-25 22:13:54 PLM之家手机频道

hai.... 沙发

2014-12-25 22:13:54

建议添加保存路径功能
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

admin 发表于 2016-6-25 21:12:19

admin 板凳

2016-6-25 21:12:19

hai.... 发表于 2014-12-25 14:13+ E7 U- [4 d+ }" q
建议添加保存路径功能

* H$ Z  H2 ~0 s: X7 X可以得 默认情况下就在你这个零件目录下
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报
