NX10生产线设计结合Teamcenter 4GD已有资源加载设计图文教程

此处主要展现新一代设计理念（第四代设计）4GD以及NX10.0提出的line designer的设计过程。
9 k7 X, Z- [6 }+ P生产线布局设计主要通过以下几个部分完成：

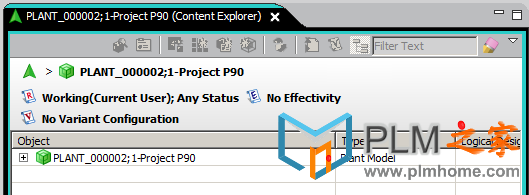

（1）在Teamcenter中创建一个Collaborative Design

2 u3 M2 a. T% F$ Q
登录/注册后可看大图

对象，这个对象在4GD中将包含所有的资源对象，此处创建的时候可以选择工厂的类型。
3 e" V3 q2 |3 U0 `

1

3 U% v- P7 u4 b! c/ n! s, N
/ f/ v& K8 P6 H

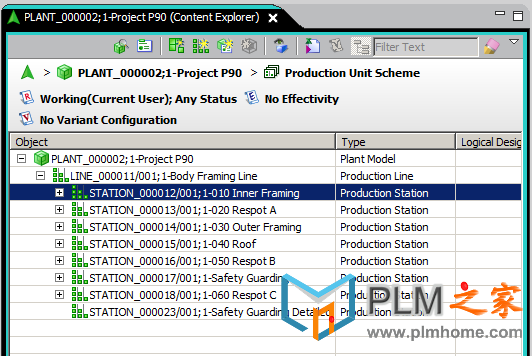

# X- c; u/ L- Y; L: X9 p' x（2）对collaborative design对象创建子结构，这里主要通过使用创建分割对象partitions，通常在创建分割对象的之前，要创建分割方案对象，分割方案对象下面可以进行嵌套其他的分割架构。比如此处在Collaborative Design的对象下，创建了车身骨架的分割方案，车身骨架的下面又创建了内骨架的分割方案，也有直接的分割对象。
' i( M$ Z$ F! o- i
; y: z7 i" H% B

2

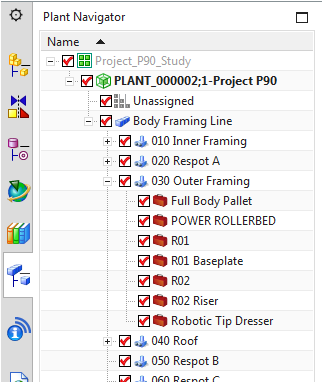

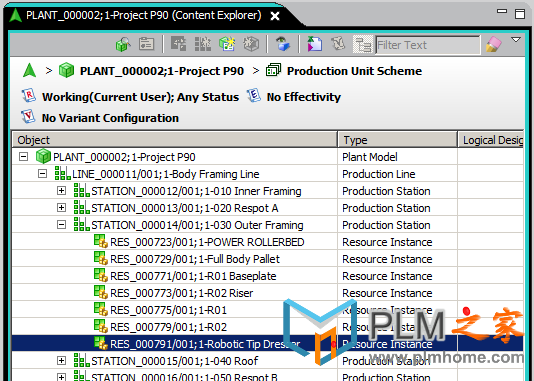

% ~4 e7 }+ w! ^  }9 S& W( V, b（3）添加资源对象，可以通过现有的资源对象添加到分割对象的下方。在Teamcenter和NX的工厂导航器中的显示结果如下
( k3 [: e0 w# T& L* u8 W/ F

4

' c5 X8 V  k6 T7 y. k( h8 X5 Q

3
