NX二次开发如何快速查看选择对象的类型

admin

- Z9 b3 c) [- g5 x& _+ M; w很多情况下，我们进行ｆｉｌｔｅｒ设置，选择设置，针对于不同的数据对象，需要处理下类型过滤。怎么办？
接下来ＰＬＭ之家大哥告诉你两种方法搞定她：
1 \3 @: n8 N6 E' c3 _1 E8 e5 Y第一种：最简单的方法是通过官方的内部开发工具，接下来告诉大家如何使用。

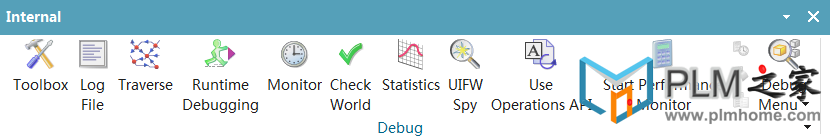

% e- n- V* F5 B' y( S5 T5 f) a3 G7 v（1）设置环境变量 UGII_DISPLAY_DEBUG=1 ，这样内部开发的工具条就会显示出来。

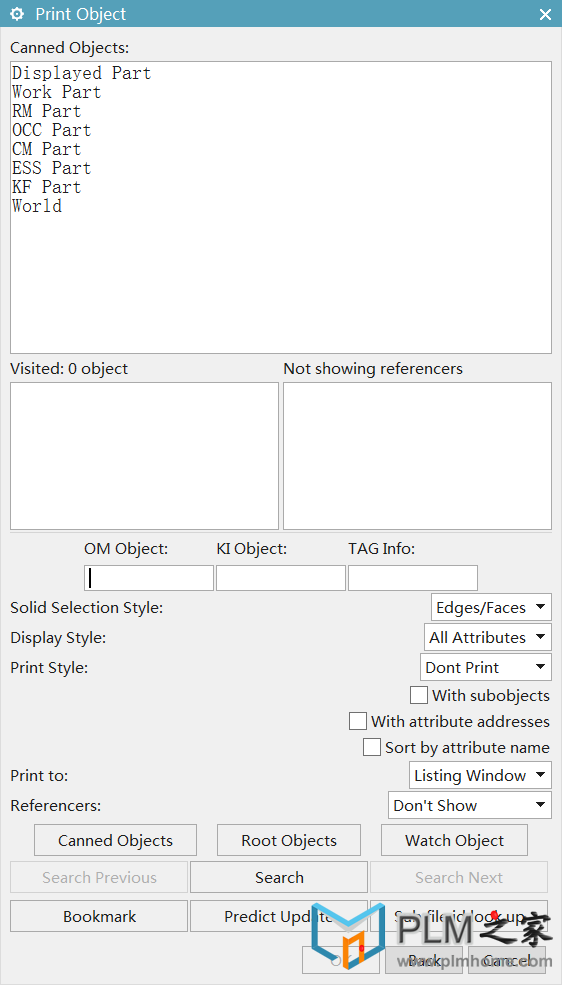

  m4 u3 }; G8 J% N$ e% D# {# i/ C（2）点击第三个工具Tranverse功能，这个功能十分强大，基本上把ＮＸ对象的数据结构全部暴露无遗，这里主要教大家看几个常用的功能。

# F1 ?: x/ R# _, s( t1 x（３）注意选择意图ｓｅｌｅｃｔ　ｉｎｔｅｎｔ的选项，选择你需要的对象，会自动识别相关信息。

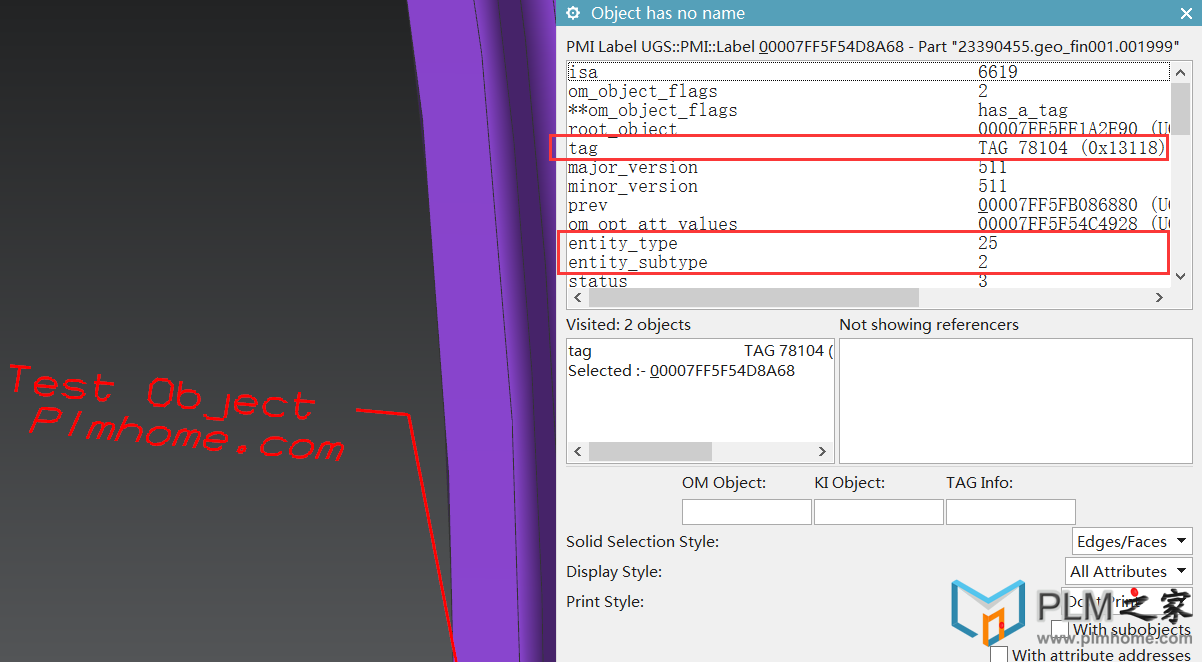

0 c7 {- p. D0 k- }. Y这里我们就可以很轻松的看见标识了，这个对象的ｔａｇ　ＩＤ　以及ｅｎｔｉｔｙ＿ｔｙｐｅ和ｅｎｔｉｔｙ＿ｓｕｂｔｙｐｅ，这两个值对应的就是类型和子类型了。

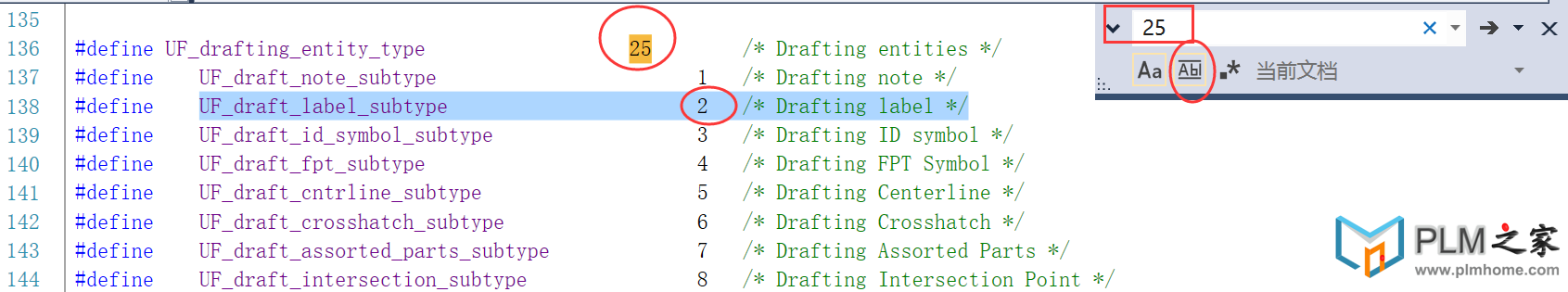

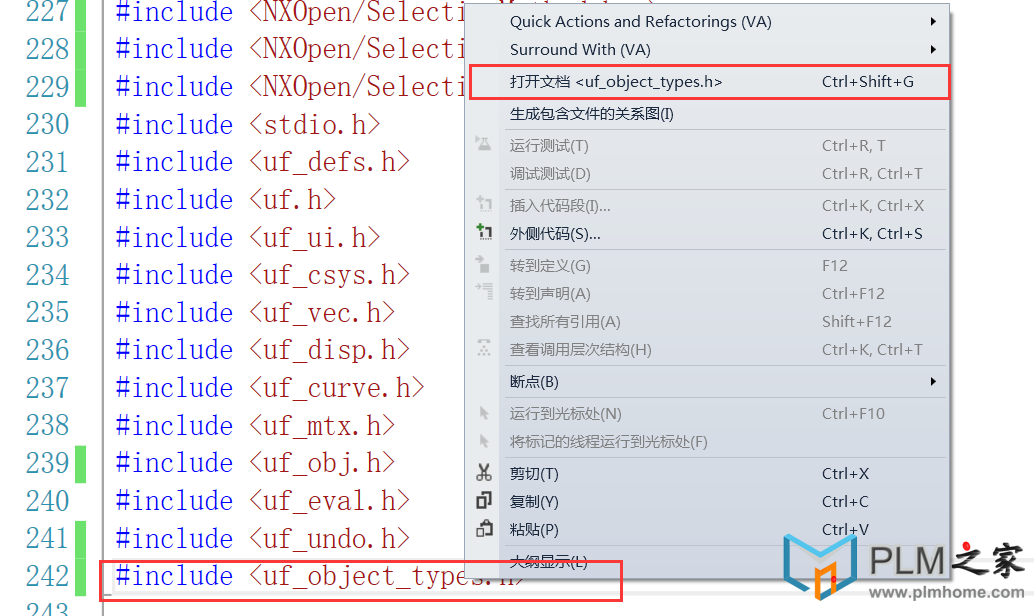

（４）通过#include <uf_object_types.h>　代开文档，快速查询定位到ｅｎｔｉｔｙ＿ｔｙｐ对应的数值，配合ｓｕｂｔｙｐｅ，这样很快就找到队已经的类型了。

) w- R' w2 d8 ?; d! Z  N' J+ }  q( Q
+ {6 Q3 ~" Q! z/ k注意：查找的时候，Ｃｔｒｌ＋Ｆ可以选择精确匹配，提高效率哦

0 A  f; G6 S* P. h（５）关于其他的好功能，参加了我们二次开发培训的同学已经掌握了，后续将陆续分享给吃瓜群众了。此功能更好的地方就是在装配环境下，如果你还分不清ｏｃｃｕｒｅｎｃｅ，ｐｒｏｔｏｔｙｐｅ等对象ｔａｇ之间如何转换，为什么会有这些东东，点击这个功能就可以快速获取相关信息了，左边展示的属性信息，其实可以理解为数据库的字段，ＮＸ的文件本身也是一个数据库结构，通过这个功能就可以暴露出所有的相关信息，随意查询了。
4 P$ }; B( T/ w- _5 _
1 ]! Q9 V, d+ b* E: O" \: J第二种：　当然就是比较傻的那种了，直接通过　theUFSession.Obj.AskTypeAndSubtype(selectedObjects1(0).Tag, nType, nSubtype)，　这是Ｃ＃的，不需要编译，直接可以通过Ｊｏｕｒｎａｌ处理了。
8 i/ s4 B4 W/ ]3 e# i: d如果要编译的话，那么ｕｆｕｎ　Ｃ　可以直接使用　UF_OBJ_ask_type_and_subtype去使用了。得到的也是整型的数字了，查询下就知道具体的类型含义了。
这里不再赘述了。
建议大家使用第一个方式，快速有效！
