制图里继承模型的PMI怎样设置

一路向北

如题。。。
谢谢！

admin

视图设置里面有啊
9 B! p+ a/ c: {: Z3 Y
5 Y3 ?3 a4 G5 ^3 M/ KPMI选项 自己看看

一路向北

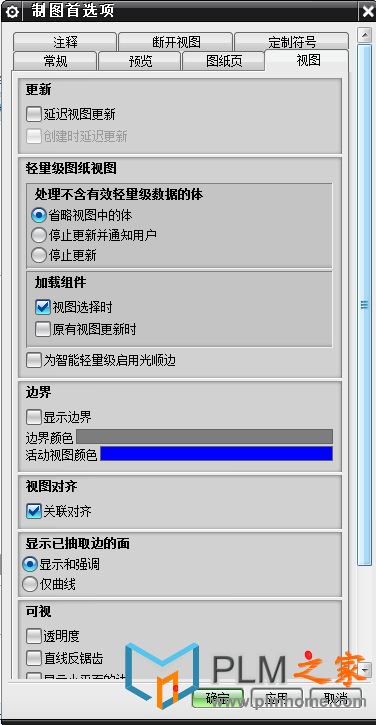

首选项--制图--视图。
但是没有 PMI?

一路向北

admin 发表于 2014-6-12 16:37
9 l( V& ~7 J& a9 R6 J$ b视图设置里面有啊
- P( F' f. K( ~/ k! {2 a7 x5 G
: Y& z1 ~6 O5 ^4 ^7 k/ G3 RPMI选项 自己看看

# |, o  Y* \! r! B6 `4 G# l首选项--制图--视图里  没有啊 大侠

304101627

首先确认你在三维环境中标注的PMI尺寸，然后在工程图中放置视图（注意：这里放置的视图和你在三维中标注PMI信息的视图应该完全相同），然后双击放置好的视图边界，在弹出的对话框中找到继承PMI，选择来自模型视图的PMI,然后在PMI类型对话框中点击确定。之后都确定就可以了。看看是不是之前的PMI信息已经加载到制图中了
