" y1 ~' l; }: L. R" ^6 `4 O: JNX 产品接口，公众号 PLM之家，免费在线学习

使用产品接口命令指定部件中用作引用的几何体和表达式部件文件通常包含可被其他部件引用的许多几何对象和表达式。限制部件中可被其他部件引用的对象和表达式将很有用。可将接口选择限制为指定作为产品接口的项，也可鼓励使用指定的接口（但在用户确认收到警告消息后，允许选择其他项）。产品接口可以在源对象和已链接对象之间提供一个间接级别。链接到中间对象（而不是直接链接到源对象）的已链接对象。可在中间对象中更改链接内容的对象，且在不破坏下游特征链接的情况下重映射。只有已链接的特征使用中间对象。例如，如果对产品接口进行编辑，使其链接到另一个对象，则几何体将更新，但是装配约束不会更新。

高清视频

PLM之家UG NX 产品接口视频-1 产品接口PI概述

PLM之家NX 产品接口视频-2 创建产品接口PI的过程
. x! H6 b0 b5 o( Y& z, R  M

PLM之家NX 产品接口视频-3 产品接口的部件引用规则

PLM之家NX 产品接口视频-4 wave中的产品接口
5 g2 D( F; R+ r! W3 u/ O

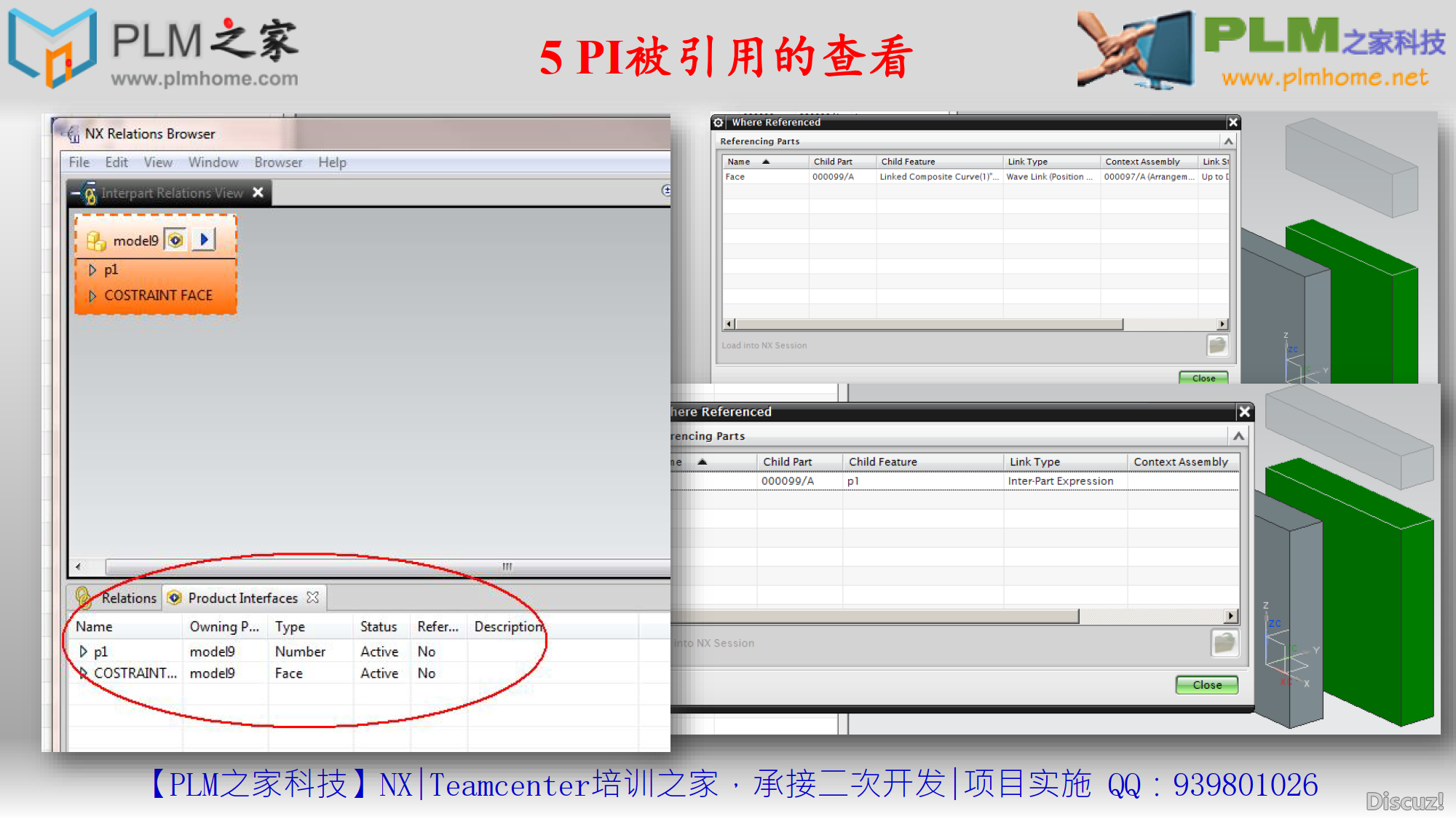

PLM之家UG NX 产品接口视频-5 PI被引用的查看

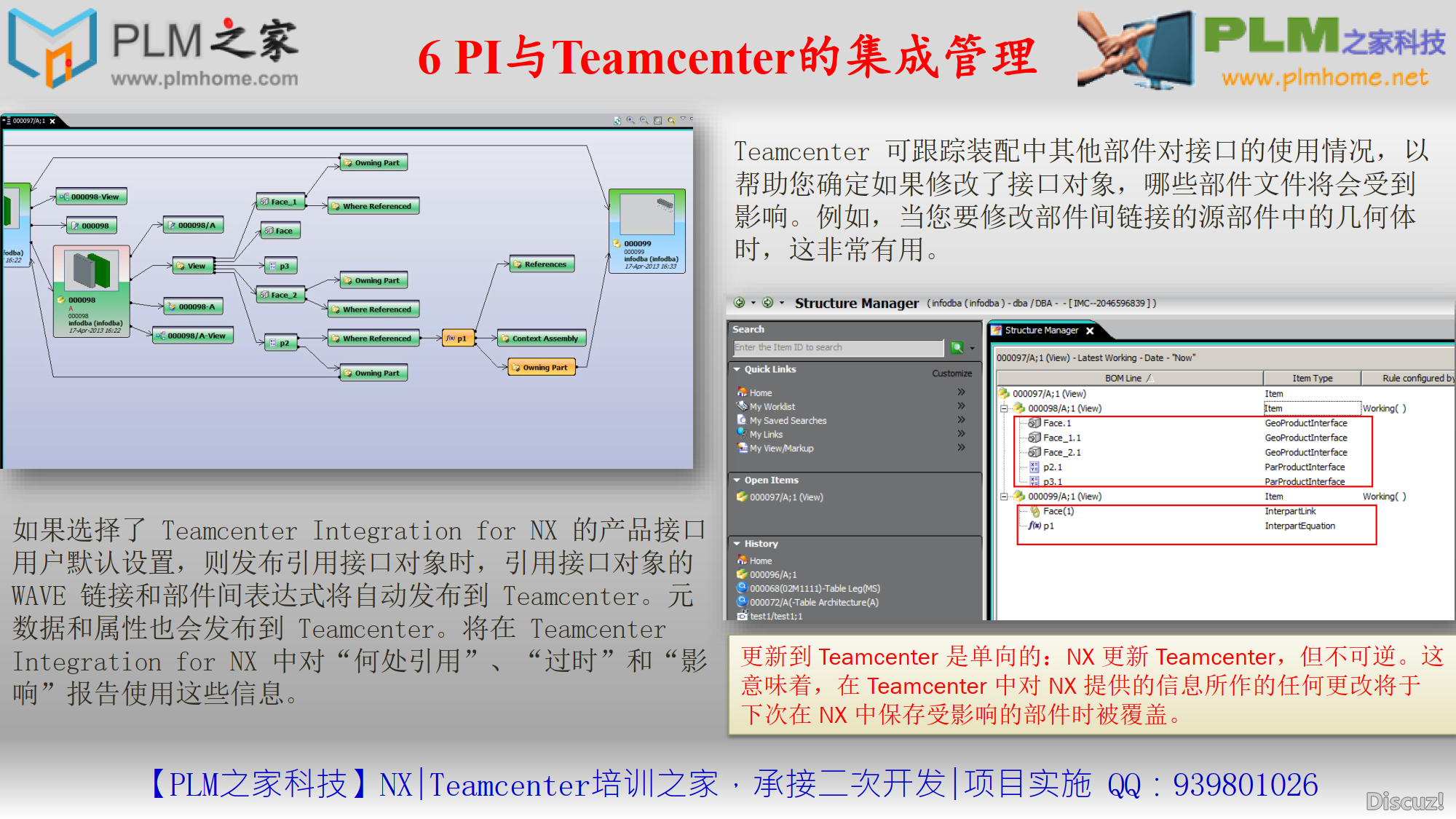

产品接口视频-6 PI与Teamcenter的集成管理
/ E( ^3 x5 W' r1 d. F8 D9 h

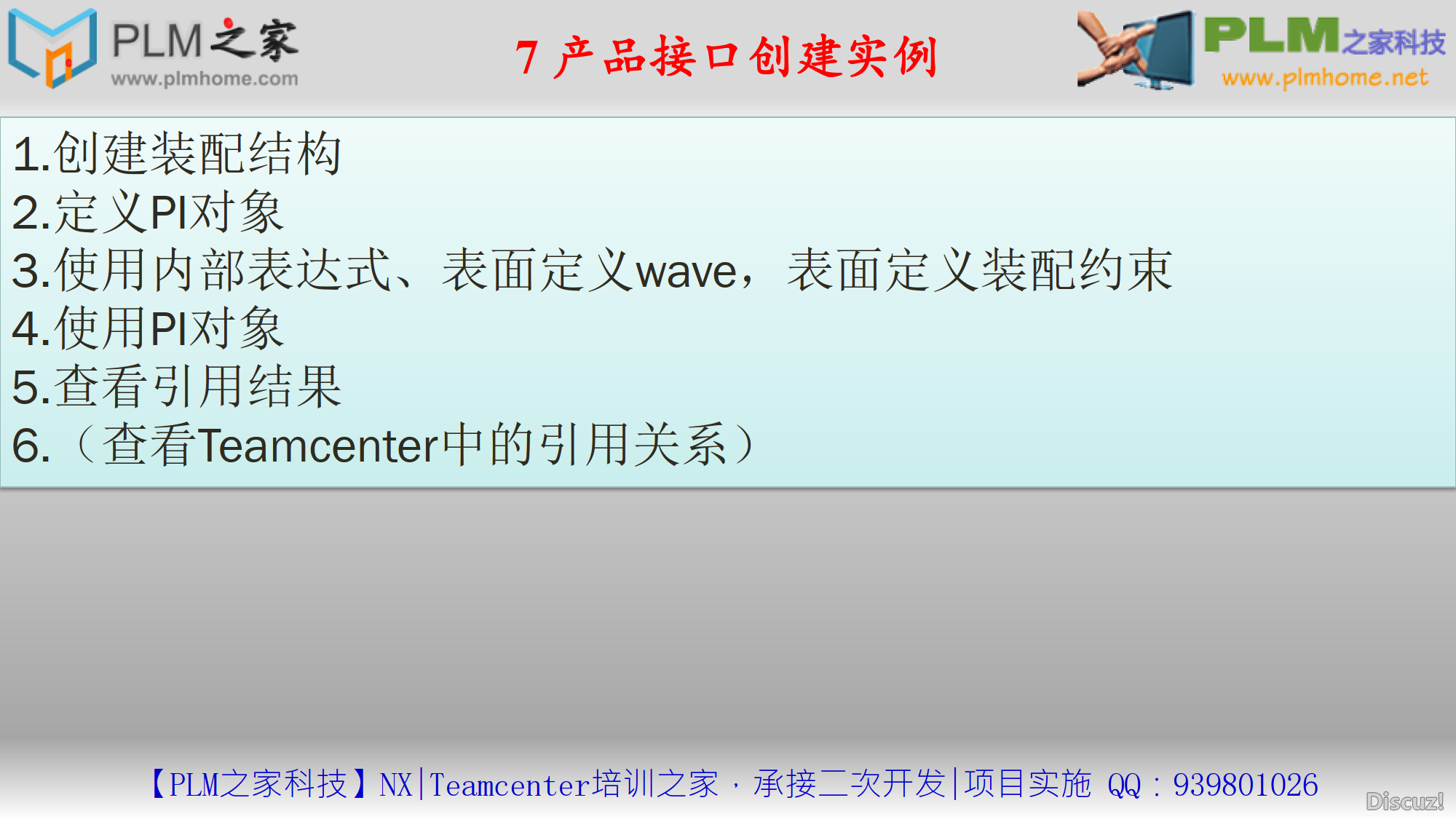

PLM之家UG NX 产品接口视频-7 产品接口创建实例
