选取修边轮廓
选取代表修边模镶件的基准面的平面
4 p: I) {5 L! T% E3 h/ i. } 选取修边模镶件的起始面
, V) ~8 C+ X) f5 v2 E/ q' m$ \ 选取修边模镶件的终止面
选取修边模镶件的背部形状
9 y4 ]+ Y( D! _) l 用Sheet Metal选取步骤选取工件
选择冲压方向
  _/ u9 C* {: x( q 给定其它参数
& b( k4 ?% `9 }6 Z/ ~- _2 ~

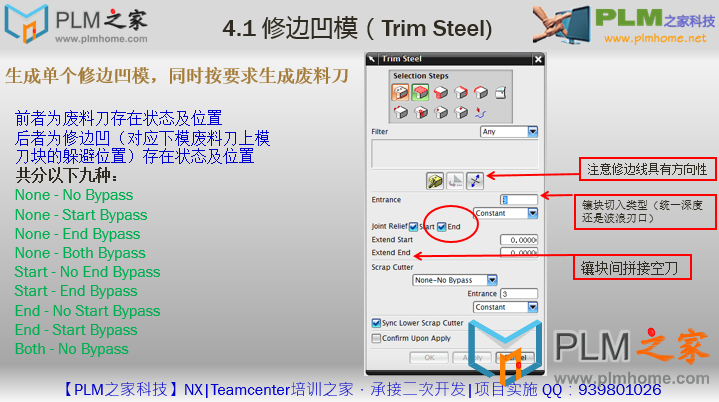

7 @4 a. H+ E/ T' I0 I 前者为废料刀存在状态及位置
1 Q6 r8 b* g: H8 P后者为修边凹（对应下模废料刀上模刀块的躲避位置）存在状态及位置
+ y  w* K& Q6 [$ H" T6 t, R8 l共分以下九种：
None - No Bypass
None - Start Bypass
None - End Bypass
None - Both Bypass
$ Z* h8 a% T; z, g1 TStart - No End Bypass
- i! a  h6 s% t8 c( H1 ?! j4 O1 f5 PStart - End Bypass
End - No Start Bypass
! {" u* N  w8 d3 K  z* t. y8 {  uEnd - Start Bypass
3 ^2 }1 \( D) s& `2 N/ rBoth - No Bypass
