[求助] NX10.0孔表编辑成自己想要格式的方法

  [复制链接]

2015-1-7 08:58:51 8329 11

jch2014 发表于 2015-1-6 22:39:59 |阅读模式

jch2014 楼主

2015-1-6 22:39:59

请使用QQ关联注册PLM之家，学习更多关于内容，更多精彩原创视频供你学习！

您需要 登录 才可以下载或查看，没有账号？注册

x
NX10.0孔表编辑成自己想要格式的方法
+ x2 r0 Z: J( `! H" [2 c0 I 2015-1-6 17-14-23.jpg
) g& O7 J: x# I0 i& E. O" g

评分

参与人数 1PLM币 +5 收起 理由
admin + 5 很给力!

查看全部评分

上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复11

jch2014 发表于 2015-1-6 22:40:41

jch2014 沙发

2015-1-6 22:40:41

2.jpg / a% s6 h" s- z+ M
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-1-6 22:41:27

jch2014 板凳

2015-1-6 22:41:27

编辑步骤如下5 O% S/ R& t! @: k( j

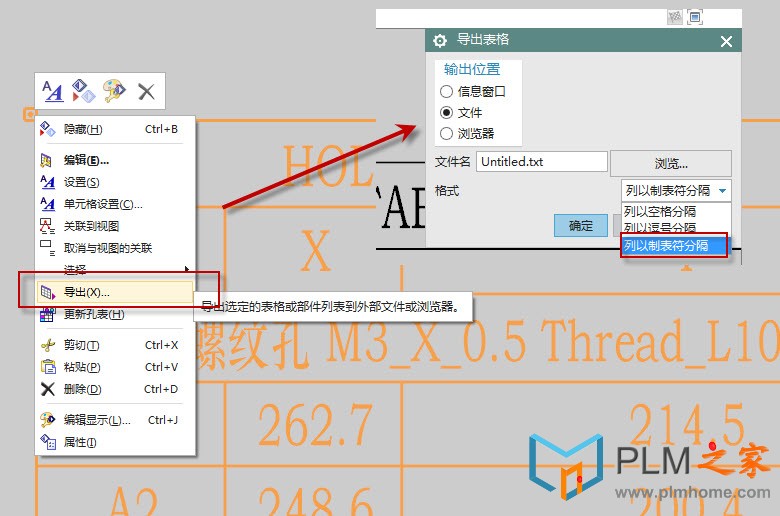

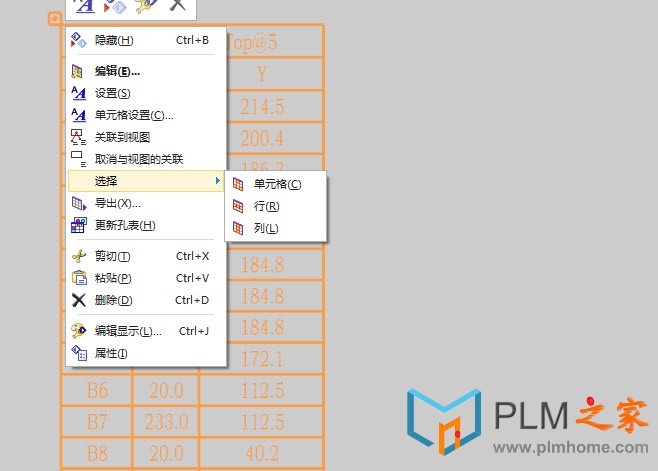

一，导出孔表命令创建的表格中的孔信息为记事本
% E/ A0 A! r/ \9 V. T 2015-1-6 17-24-32.jpg
/ {7 v- z. U  ~
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-1-6 22:42:04

jch2014 地板

2015-1-6 22:42:04

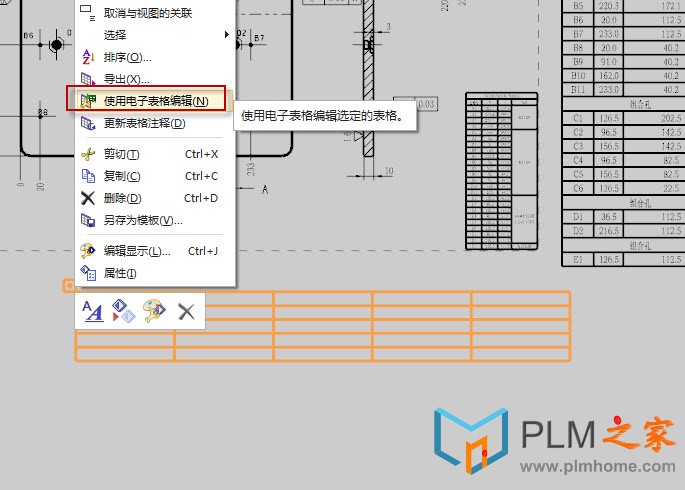

二，自己新建个表格，使用电子表格编辑，加载之前保存的孔信息，$ ]7 R, A' g* [# }) D6 {' o
2015-1-6 17-26-46.jpg . ^6 h/ b/ O9 V* E: n- _4 W% F
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-1-6 22:42:41

jch2014 5#

2015-1-6 22:42:41

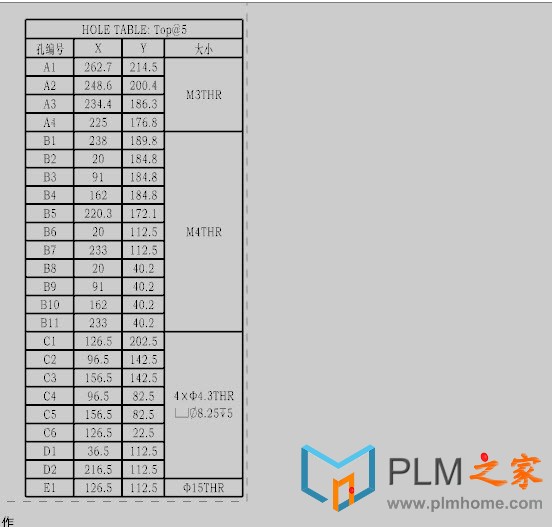

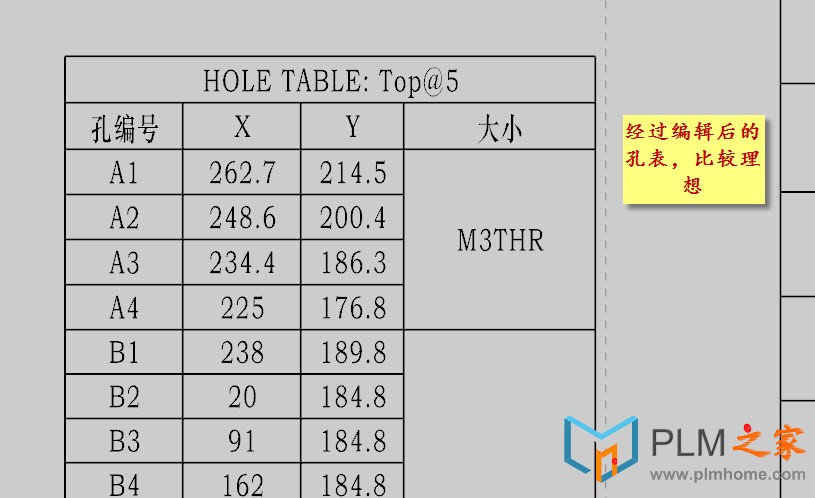

最后得到自己想要的格式
3 `( O# F; `2 H) O/ v" S 2015-1-6 17-27-32.jpg # I4 S( [+ h# \7 A$ ~
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-1-6 22:43:16

jch2014 6#

2015-1-6 22:43:16

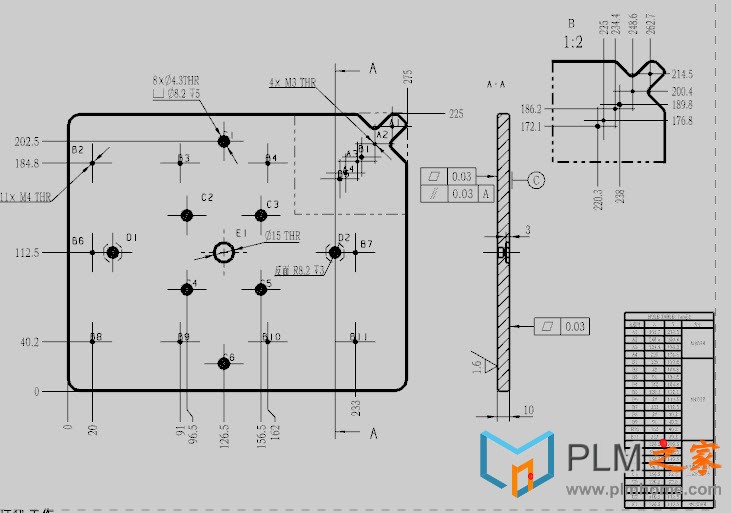

整张图纸的标注4 u8 k$ f( z2 ]
2015-1-6 17-35-54.jpg
+ Y! l4 |& l# n4 m8 j, I8 E- ]' M
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-1-6 22:44:30

jch2014 7#

2015-1-6 22:44:30

用NX10.0玩的，其中中心线没修改，图纸中的孔标注用了两种方法 ，一种是坐标加手工标注孔，一种是孔表的标注方式( n6 u& H- ?; J$ T- U3 ]' Q8 s3 e
图档 左内膜组件.rar (599.18 KB, 下载次数: 1)
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-1-6 22:45:31

jch2014 8#

2015-1-6 22:45:31

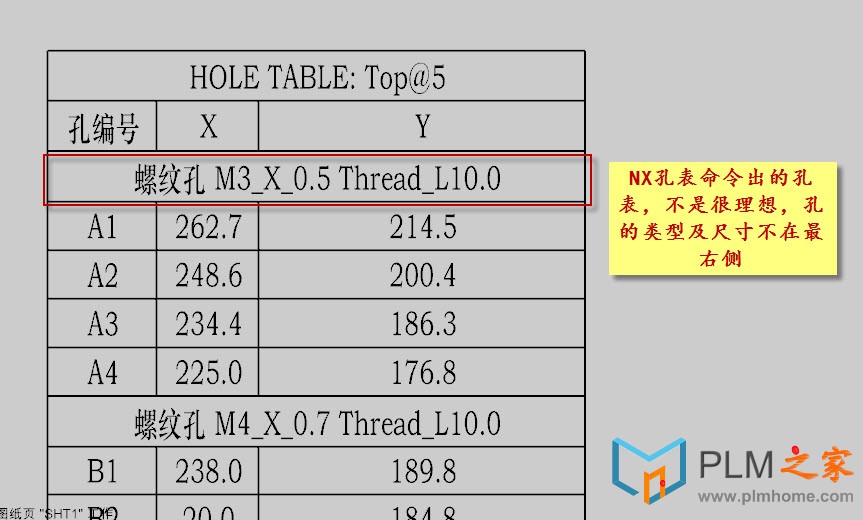

孔表命令创建的孔表信息，有以下不方便之处
4 M8 h4 y! ~5 Q一，不可以使用电子表格编辑
" s; ]* |& k" P9 O* l& K二，不可以插入行或者列
$ {2 Z6 Y' m9 y: z. v& k, B4 M各位可否有更好的办法使命令创建的孔表即可使用电子表格编辑又可以插入行及列，或则修改孔表模板可达到自己想要的格式; ^% y* x5 O' M  ]8 j+ y: X5 |
2015-1-6 18-27-23.jpg ; N* X. W9 {. K
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

jch2014 发表于 2015-1-6 22:46:08

jch2014 9#

2015-1-6 22:46:08

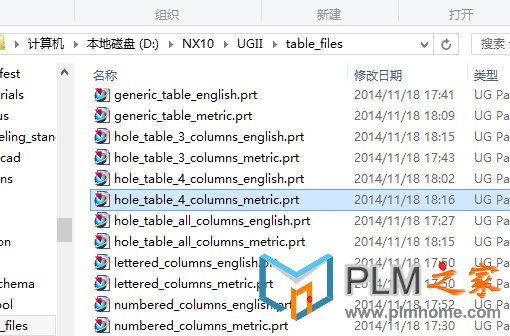

孔表模板文件
9 q% w" }; v" G6 W0 w; R 2015-1-6 18-36-23.jpg 7 b3 [; {5 E7 }% R" z( n+ W, ]
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

admin 发表于 2015-1-7 08:58:51

admin 10#

2015-1-7 08:58:51

jch2014 发表于 2015-1-6 14:46
( v4 e9 f+ x( Z! c' k孔表模板文件
' L0 l" d& I0 y3 g- w4 \. F9 ^+ ]
不错，感谢分享
9 |6 [& d' i7 L! w" Y9 G+ C2 a你可以尝试把孔的模版文件改成你要的格式 1 G9 v; ^1 S4 n% A$ Q4 l6 S1 Z* D
这样应该可以直接实现
上海点团信息科技有限公司，承接UG NX，CATIA，CREO，Solidworks 等CAx软件，Teamcenter，3D Experience等PLM软件，工业4.0数字化软件的实施\二次开发\培训相关业务，详情QQ 939801026 Tel 18301858168 网址 doTeam.tech
