【PLM之家UG网-NX8.5曲面设计实例视频】1 瓶子曲面补面实例

admin

【PLM之家UG网-NX8.5曲面设计实例视频】1 瓶子曲面补面实例
PLM之家UG网曲面实例教程--1.1 补面思路及分析.
PLM之家UG网曲面实例教程--1.2 曲线连续性处理.
2 E* d& t. }1 lPLM之家UG网曲面实例教程--1.3 曲线问题处理.
2 H! N8 z% x* UPLM之家UG网曲面实例教程--1.4 曲面分割绘制.
( P3 V8 I$ d! HPLM之家UG网曲面实例教程--1.5 绘制完成.

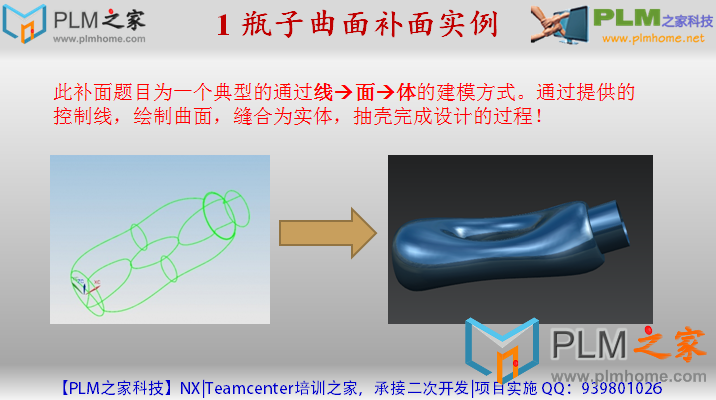

8 l4 j* b2 U& }: \% n此补面题目为一个典型的通过线-->面-->体的建模方式。通过提供的控制线，绘制曲面，缝合为实体，抽壳完成设计的过程！
: A& `) y7 a+ u7 M  P0 _  S

1 瓶子曲面补面实例

绘图思路及技巧：
" ~8 H  r8 ?; a5 k（1）对称图形的处理
, k% z# |2 p, E$ j. j  o（2）连续性的概念
# p* F! G# X4 X1 w" A" E（3）辅助面的设计
+ x2 p5 L5 E" l（4）如何检测和处理G1连续性的问题
6 n. ^. f: p; \（5）延长曲线、桥接，样条曲线的使用
（6）五边面的拆分
（7）边界模型的处理
（8）整体面的处理，连接部分的处理的思路
4 n5 a6 n* D  S* Q$ f- K（9）如何处理问题模型.

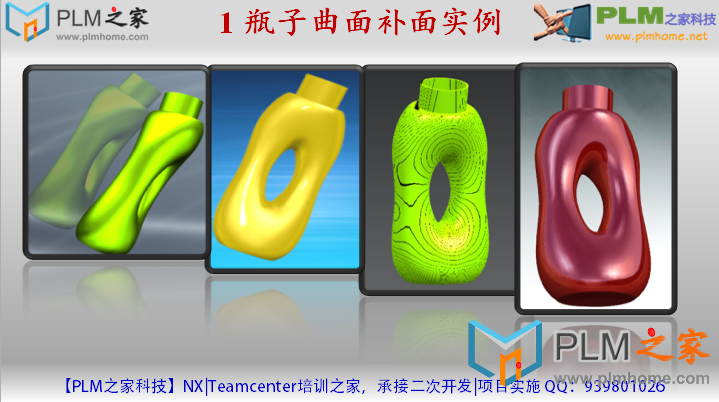

瓶子曲面补面实例

. b7 x/ u' B! H8 y2 Q# ~9 \9 @  A
8 v8 o3 X7 Z) k7 g" c你将学会：
/ d4 ?: F  a9 O9 V: o. S6 W, C

• 连续性的处理
• 相交连续性处理
• 曲面的划分
• 修剪与延伸的妙用
• 面导圆角的妙用
  % v' I6 x" g  G$ s* g8 @$ f& {

线框模型文件分享：  UG 8.5 版本的哦

& h8 ~& ]3 E5 RNP2.prt(111.50K)

admin

PLM之家UG网曲面实例教程--1.1 补面思路及分析.

PLM之家UG网曲面实例教程--1.2 曲线连续性处理.

admin

PLM之家UG网曲面实例教程--1.3 曲线问题处理.

PLM之家UG网曲面实例教程--1.4 曲面分割绘制.

PLM之家UG网曲面实例教程--1.5 绘制完成.

luochen922

谢谢教程！支持下。做的蛮细的教程

問道

哪就试试下

生死依恋

怎么很多都没了

生死依恋

这个曲线素材以发一份我吗?想亲手试一下，我的邮箱823352422@qq.com谢谢楼主分享

admin

生死依恋 发表于 2013-9-25 22:30
3 ?- R4 ~& w- \2 r3 U; n这个曲线素材以发一份我吗?想亲手试一下，我的邮箱谢谢楼主分享

9 K1 b) O* }0 P$ N! D请在 一楼下载
5 Y% J$ f0 g7 n9 t, v* u已经传上去了

六字真言

怎么在线观看

海星星

曲面造型(1.47M)
3 ~/ d  N9 D) ~. `) Z我用NX8.0照着做的，不过有点问题。请看我的附件。
7 o$ E3 e8 A. v9 R# }( ~; |5 X0 l1.瓶子的曲面做了缝合，但是做面倒圆时，必须单个的选，而且最后无法完成倒圆。
- l2 F5 h: G) ^2 v8 L8 f* z2.我选择了1次无历史记录模式，后来部件导航器里的命令都不能回滚编辑了，比如只显示：片体“通过曲线网格”。

( E# d# q1 y' a3 {* F, i& h% _1 g请帮忙指点下，谢谢
