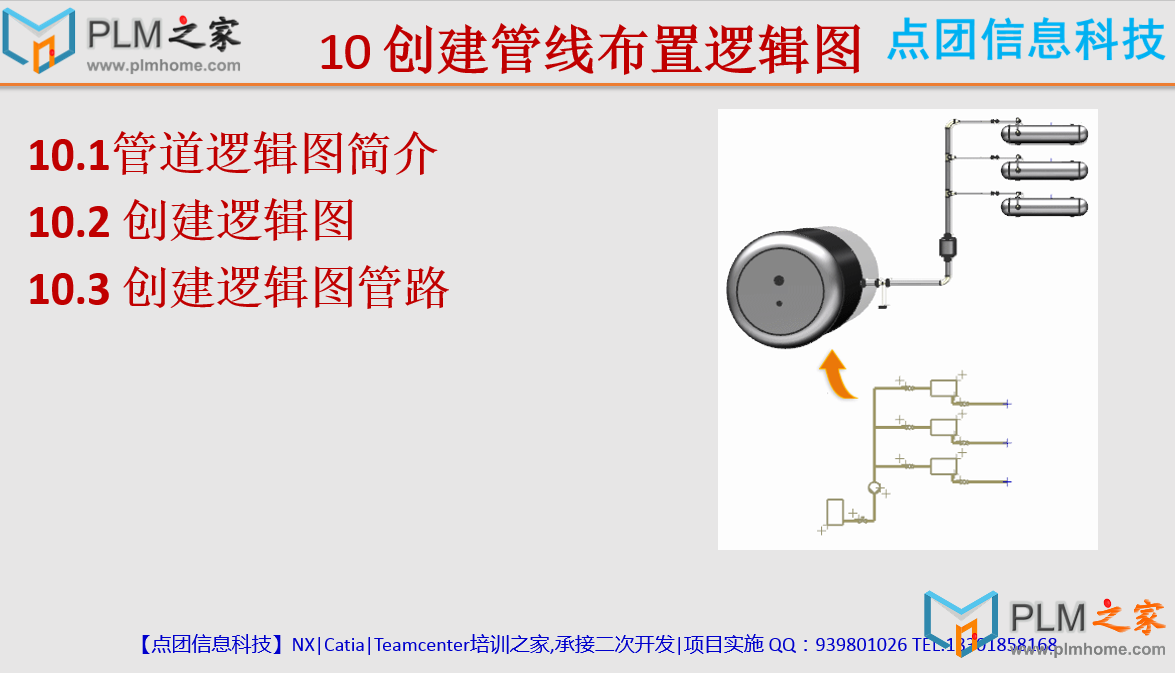

【PLM之家NX10机械布管教程】10 创建管线布置逻辑图
10.1管道逻辑图简介
10.2 创建逻辑图
10.3 创建逻辑图管路
& Q5 g$ p/ a+ E: q' A# O8 r7 T, o* u
管道逻辑图提供了在NX部分中制作二维图的工具。 这些工具与“管道机械”中使用的工具大致相同，用于放置组件并在它们之间创建路径。 区别在于，在逻辑图中，零件是2D符号，连接是没有型材的简单段。
6 T6 D; ]- X+ [3 v$ E2 P* s) }
: O2 s+ m5 w1 l6 S! R: A7 Y
管道机械和管道逻辑的集成提供了两种设计之间的自动比较。 两个NX组件直接比较，没有中间文件。 你立即知道，如果有什么缺失或是在一个设计相比另一个额外的。 包括简化设计的修改以使其与正在比较的设计匹配的操作。 这在任何方向是真实的，比较2D到3D，3D到2D，2D到2D或3D到3D。
: h& q% j) m" u2 b6 k5 F1 }
: v- d! ^" M, x2 d6 M: t  H/ E
( k/ t7 ^  {! S# k  K6 ?- r

admin

PLM之家NX11.0机械布管视频教程 10.1管道逻辑图简介

admin

PLM之家NX11.0机械布管视频教程 10.2 创建逻辑图

admin

PLM之家NX11.0机械布管视频 10.3 创建逻辑图管路

admin

  完整视频在线学习：　　https://ke.qq.com/course/160717#tuin=380439c2
