请问我在制图时使用局部放大图功能后发现我的图纸模板上边框区域分割用的数字和字母都不见了(详见图片),使用别的功能没有问题。只要是使用局部放大图就会出现这个问题,请问是怎么回事?怎么解决?(模板是自己画的)

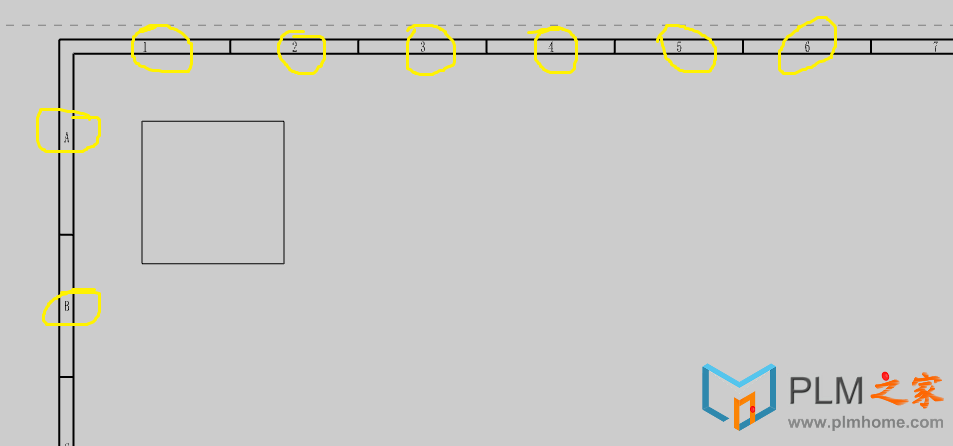

使用局部放大图功能之前

使用局部放大图功能之前

只用局部放大图功能之后

只用局部放大图功能之后
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复

使用道具 举报

全部回复3

admin 发表于 2013-10-8 20:11:44

admin 沙发

2013-10-8 20:11:44

你更换个图纸试试 ) a5 w# ]1 E& |& U8 k

7 k- k$ S# R4 U3 D- f/ h5 U$ P+ m点击图纸边框 右键   编辑图纸页, 重选个
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 doTeam.tech
回复 支持 反对

使用道具 举报

优质型男REN 发表于 2013-10-9 13:11:02

优质型男REN 板凳

2013-10-9 13:11:02

admin 发表于 2013-10-8 20:11* |% [0 L$ @+ X+ K& N+ C" L; |
你更换个图纸试试
& M: i- J! A' d% \% A2 x) B) N" S8 i
点击图纸边框 右键   编辑图纸页, 重选个
  {" T5 t6 }( C- s- q
大师:还是不行,新建的图纸不加边框上的数字和字母所以看不出来。而且我新建的是一张图纸,一旦使用局部放大图他就会自动把我的张数递增一页,变成了两张,但是实际图纸还是一张,只是显示的2张图。我右键点击递增页版本后页数就变成了一张了。但是边框的数字没回来。谢谢!求远程解决,不胜感激。
上海点团信息科技有限公司,承接UG NX,CATIA,CREO,Solidworks 等CAx软件,Teamcenter,3D Experience等PLM软件,工业4.0数字化软件的实施\二次开发\培训相关业务,详情QQ 939801026 Tel 18301858168 网址 www.diantuankj.com/ doTeam.tech
回复 支持 反对

使用道具 举报

admin 发表于 2013-10-9 22:09:34

admin 地板

2013-10-9 22:09:34

优质型男REN 发表于 2013-10-9 13:112 f; Q& N1 b5 Z
大师:还是不行,新建的图纸不加边框上的数字和字母所以看不出来。而且我新建的是一张图纸,一旦使用局部 ...
3 J  g, o2 `4 A/ _, U
通过添加边界再加一遍
( [( J( \2 X% [5 |/ U+ m" O4 R/ u4 ?$ e% b; p
你新建个简单模型,测试看看,如果都有这个问题,就是你软件问题了,如果不是 ,就是你那个数据问题!!$ L) A9 P& J! r" K; o/ j8 S
, [7 Z. I3 F- y

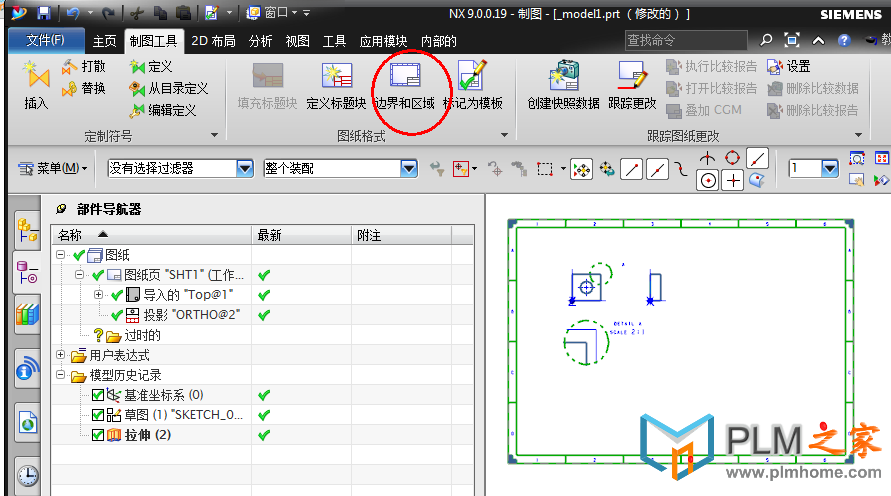

  n0 d+ A) T& n+ f* U6 SNX9测试 没问题 , n& L0 k* b# A5 U$ f/ V
* b9 Q0 m2 L( A! G' g

NX9测试 没问题

NX9测试 没问题
