使用UG NX 修复几何体命令可更正几何和拓扑问题

admin

在导入或导出数据之前，使用修复几何体命令可更正几何和拓扑问题。
6 v5 g+ P) y$ P7 U
7 @- A! t1 C0 N4 p! C
  W7 x5 H+ U% y/ ?! m& e! B  e: Y该命令将：
+ b; [6 s6 U! R4 }$ i/ Z; k
8 N$ h$ L* z) K) S' M
•重置大于所需公差的边公差和顶点公差。
8 `& N# R$ [6 ^" w! v
2 P0 L( a; j. H, b3 n9 T
% U$ G4 D5 i* q( D2 G* y6 M•移除实体中的微小对象，如边、面、长条面及锐刺。
5 _8 p, J& O3 V; e

$ I. s. N, c% R4 m5 B1 e: b•移除面边界以外的自相交曲面。
2 E: B* ^5 A1 D* ^3 J" r# @0 K; Q. Y

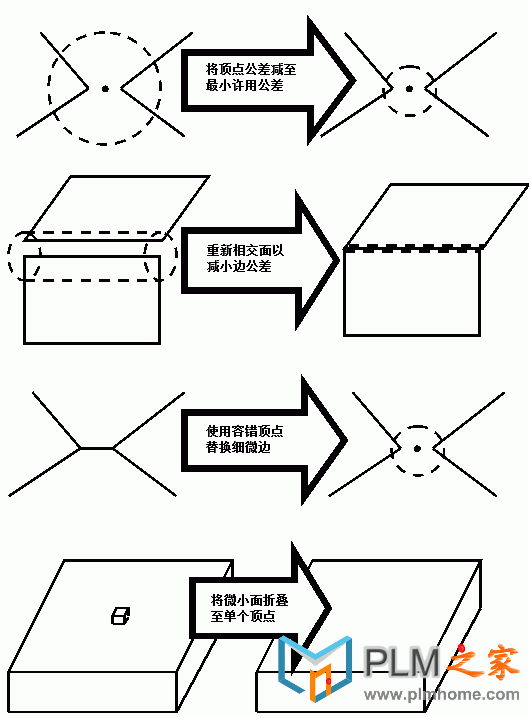

, h5 C9 B& F% v2 L! l# r2 C5 j2 g•尽可能将 B 样条曲面简化为解析曲面。例如，B 曲面简化为一个平面，即使不在该平面上的一个极点包含另一个极点。

- Z' w4 H) F% y3 F0 i+ V
8 t/ ]) g  A6 l& t5 M•修复损坏的拓扑并减小边公差，即使边未连接至微小对象。

修复几何体命令

8 ^( T) X, h1 ~+ Z
1 T  P* b; Y& @3 P! l& b: j9 y
) u% ~5 X( Q, _  O- Y2 }注释
此应用模块不会始终修复小于指定公差的微小对象，因为产生的边公差所造成的间隙可能大于一个面与另一个面或边之间的公差。

3 u; U- E5 x3 b0 W注释
此命令不检查切口、边收缩及面收缩。
% X/ H3 U3 m2 K, J: M/ ]& d' O. D# V
% e* q) r; `* U, ]8 H, v* R9 \
( @& r. u; f1 R1 l  @! f" t
6 l9 U3 y5 h& x修复几何体命令将工作部件导出至另一个 NX 部件，以对选定的实体执行任何必需的修复操作。因此，修复完成后，工作部件与此应用模块启动前的状态相同。
: N% e$ ]( \0 W. m- d" E/ B
* k* M; e- g3 B2 a) K
修复的体不保留原始体与图纸数据、装配引用集或任何其他类型的关联性链接之间的关联。


/ s2 e0 l) ?5 [* @* M8 e2 V( D! S; u; Q不能保留经过几何体修复的实体的 NX 参数设置。
+ ~' w/ ^! x8 P" \1 Z
