NX8.5 创建 变形件 deform part 图文教程

admin

NX8.5 创建 变形件 deform part 图文教程
8 s" [6 R. D3 Z$ Q) R) f& |; \: i
4 J4 L7 ^- w' i, b( M9 u
, d- w* h5 [0 M4 g+ R/ J兄弟有求必应！教程如下：
: A; _1 J' A9 {8 I8 u$ O

（1）创建好原始文件，我这个地方就是个管道，主要的就是通过扫略完成的这种类型文件，注意要有引导线，要不然就和UDF没啥区别了。

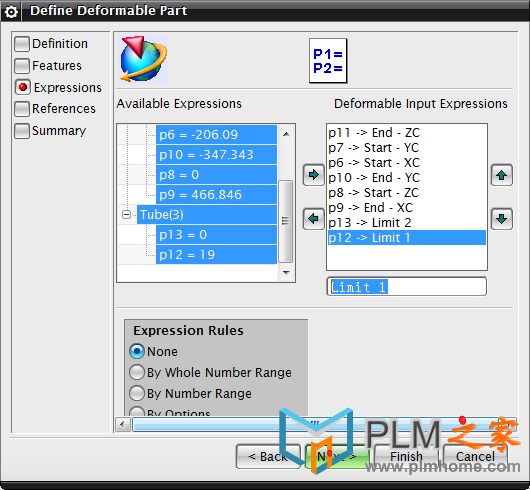

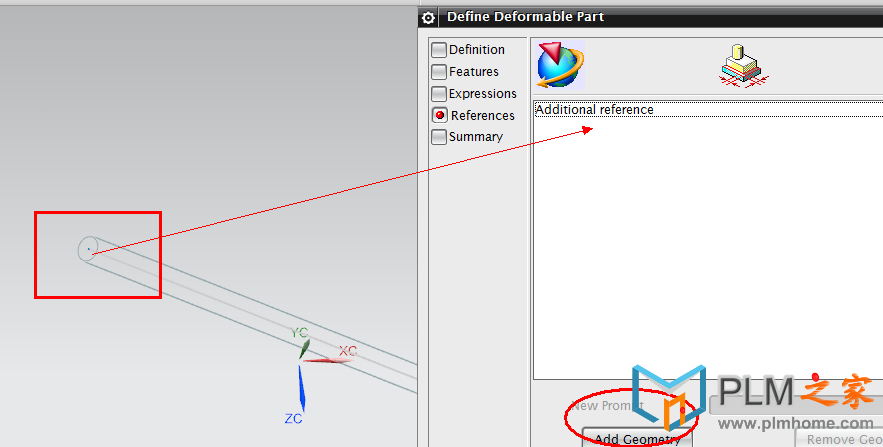

: q) ?" ^! D, ?3 [2 X4 r4 e（2）通过工具--》定义变形件的功能，添加变形件，关于这个地方的具体参数，可以参考我的UDF视频教程，界面都是一样的，需要注意的是最后要添加引导线！
$ _2 a' M- \# i, p4 m

变形件 deform part 图文教程

# k' R7 O+ r# j

变形件 deform part 图文教程

' c& D& m0 y6 h$ W8 ]+ s# s. m3 A
% H8 u% {% S2 b9 N: L; B9 h

变形件 deform part 图文教程

  A/ A3 M+ c, r3 J* s! J. ~
! }) A1 A8 v+ W( @& G

变形件 deform part 图文教程

! b) u& H' H) R- A& n3 V# X
（3）定义完成后，保存即可

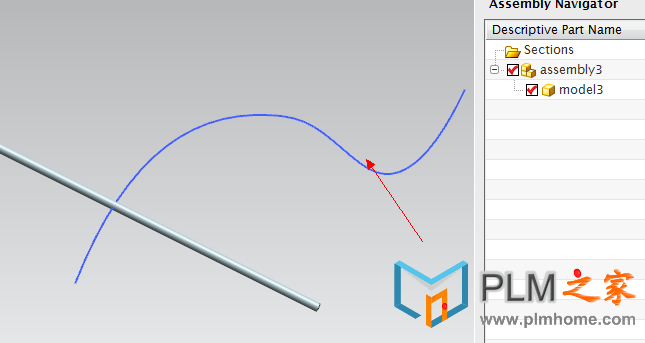

0 y( O# |' @0 F3 g（4）变形件的使用是在装配中的，所以需要建立一个装配文件，添加刚才的变形件，他会以一个普通文件的方式加入进来。

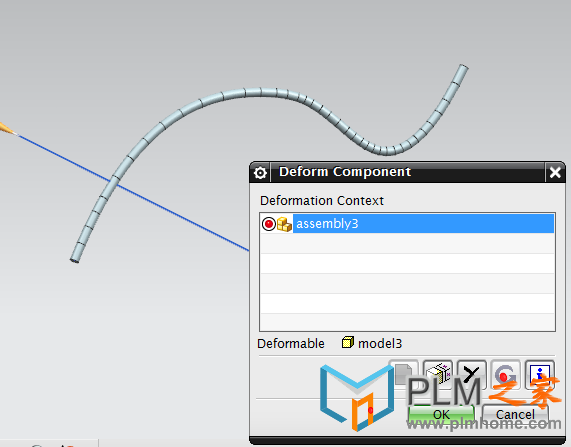

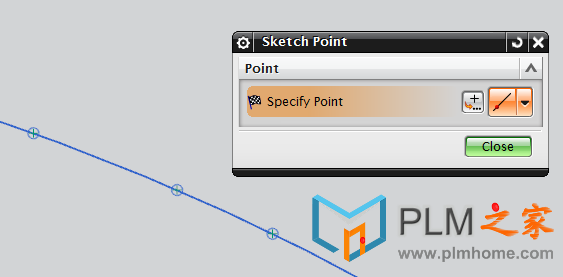

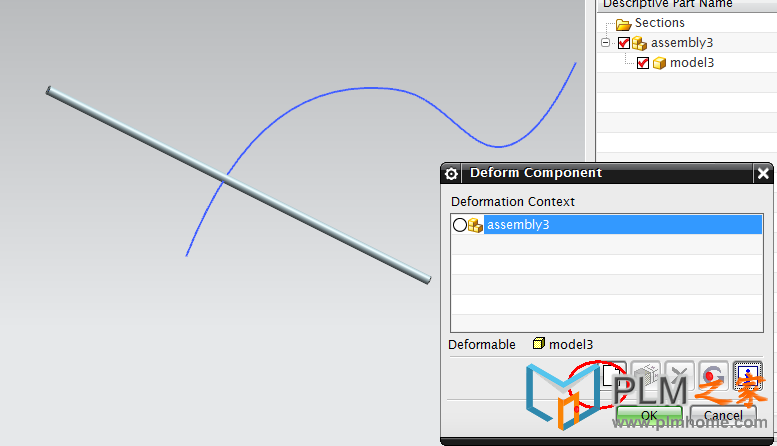

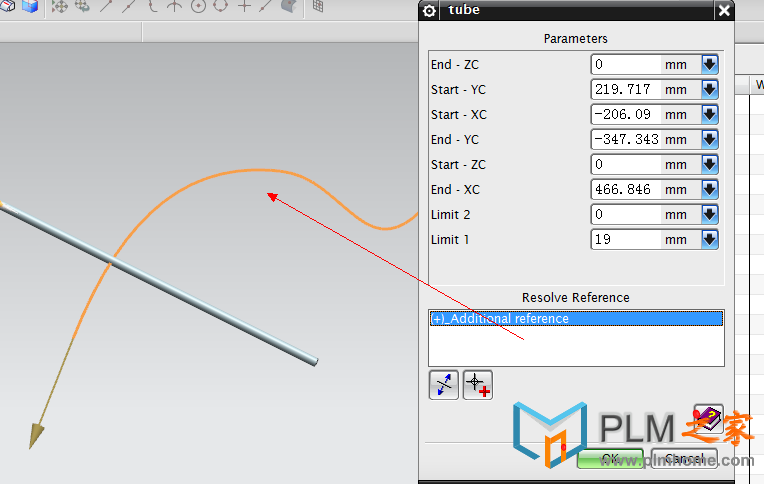

（5）通过 装配==》组建--》编辑变形件，这个时候就可以选择变形件了，点击新建就可以创建了，你可以更改参数大小，关键的是选择引导线，此处自己定义了个样条曲线，这样选择后，会自动的创建。
$ t9 P5 U* {! V) l9 ^) @
  U$ `1 [( B& j1 L' m7 P- A
& `% k3 x' O% J9 T9 M2 o

变形件 deform part 图文教程

变形件 deform part 图文教程

变形件 deform part 图文教程

变形件 deform part 图文教程

变形件 deform part 图文教程

（6）希望对你有所帮助！
